【一条工務店:間取り設計失敗例】なぜ外構を作ったら玄関ポーチ階段が埋まってしまったのか?



今回は間取り設計時の失敗例として、引き渡しを終えて外構をしたら玄関ポーチの階段が1段埋まってしまったという事例を紹介してみようと思います。

間取り設計失敗例シリーズのおことわり

この記事の目的は間取り設計時に気づきにくい問題点を改めて確認する為の物です。

過去に建築された方などの事例や実際に住んでからの失敗・後悔点を参考にしてその問題点を確認するためのものです。

また過去事例にとらわれず、間取り設計中に気をつけたいポイントなども紹介していきたいと思っています。

紹介する内容については成功・失敗の捉え方が人により変わる点もあります。この相違は生活習慣の違いだったり感性の違いなどにより発生するものです。

失敗と思わない方も人によっては問題点と捉えかねない事案であるという事でご了承下さい。

これにより紹介した方を蔑んだりするような意図が全く無いことを予めご了承下さい。

埋まってしまった玄関ポーチ階段

まずは我が家の失敗例をご覧ください。

我が家の玄関ポーチは昇り降りの段差を低くするために1段増やして3段にしております。

2方向に階段を作るのはオプションが掛かりますが、段数を増やすのはお金が掛からず出来ました。

そして家だけが出来上がった状態、引渡し時の玄関ポーチがこちらになります。

設計図通りの仕上がりで引き渡して頂きました。そして外構工事が終わった後の玄関ポーチはこのようになりました。

ご覧のように本来あるはずの1段目のポーチ階段が埋まってしまいました。

原因その1 外構計画のつめの甘さ

家を建てる際に考えなければいけないことは家の中だけではありませんよね。家の外回りにも気をつけなければならないのは以前の記事でもお伝えしました。

外構計画を作る際にはデザインや設備などに意識が向きがちですが忘れないで欲しい事があります。

それは排水計画です。

家が建って、外構計画でコンクリートを打設したりタイルを貼ったりなどの工事をした場合には敷地内に降った雨を排水するために傾斜が必要になります。

砂利敷きなどの場合には地面に浸透するので必要ないのかな?

その雨水を排水する傾斜を作る為には我が家においては予想以上に高さが必要だったんです。

つまり家に対してこんな風に基準となる高さ(GL)を指定しているわけですが、排水のために傾斜を作ろうと思ったら我が家の設計では高さが足りなかったんです。

この傾斜を作るために玄関ポーチの階段を1段潰すことになりました。

予想以上に傾斜が必要になった理由は後述しますね。

GLの設定については設計士さんからも確認があると思います。その設定に当たっては残土の量だったり法令的な問題だったりご近所との問題だったり、色々な要因があると思いますので設計士さんとよく確認をされて下さい。

どうしてそこまで傾斜が必要だった?

我が家では設計時から排水のために傾斜が必要ですねとは営業さんからも言われていました。

我が家では外構一式を一条工務店さんの提携先にお願いしておりましたので、営業さんを窓口にして1次外構から一括して計画をお願いしていました。



我が家ではこのように細長い台形型の土地になっています。

土地の元々の高さの関係も有りましたが、我が家ではこのように敷地の中心に近い玄関付近を頂点にして左右に雨水を流す計画を立てました。

よって玄関ポーチ付近が一番外構の地面が高くなる場所だったのですね。

土地の形状がかなり細長いということで、排水をする為にはその分の傾斜も大きくなるわけです。

結果として、玄関ポーチ階段を丸々1段潰すことでその傾斜を作ることになりました。

傾斜のために階段の1段目が低くなるかもとは言われていましたが、ここまで丸々1段が潰れるとは思いませんでした。

でもよく考えるとしょうがないんですよね。逆に1段目の半分だけ残っても微妙過ぎる段差が逆に変だったのかなとも思います。

我が家ではポーチ階段の段差を減らすために3段化した訳ですが、幸いにもその1段分の高さが丁度良い高さだったということですね。

普通に2段にしていたら微妙な段差が出来ていたのかもしれません。

敷地の高低差を知るためには?

自分で買った土地ですから敷地内の高低差などはある程度把握されていることと思います。また宅地造成された場所では敷地内で高さが大きく変わることも少ないのかなとも思います。

設計時の図面からも敷地の高低差などを把握することが出来ます。その見方をちょっとだけ説明してみましょう。

私この辺のお話は設計士さんからさらーっと聞いただけなので、致命的な間違いがありましたらコメントなどでご指摘いただけますと嬉しいです。

まずは皆さん打ち合わせの際に敷地求積図という物を渡されると思います。

敷地に対して家の配置などが書かれたものですが、実際にはもっと沢山の情報が載っています。

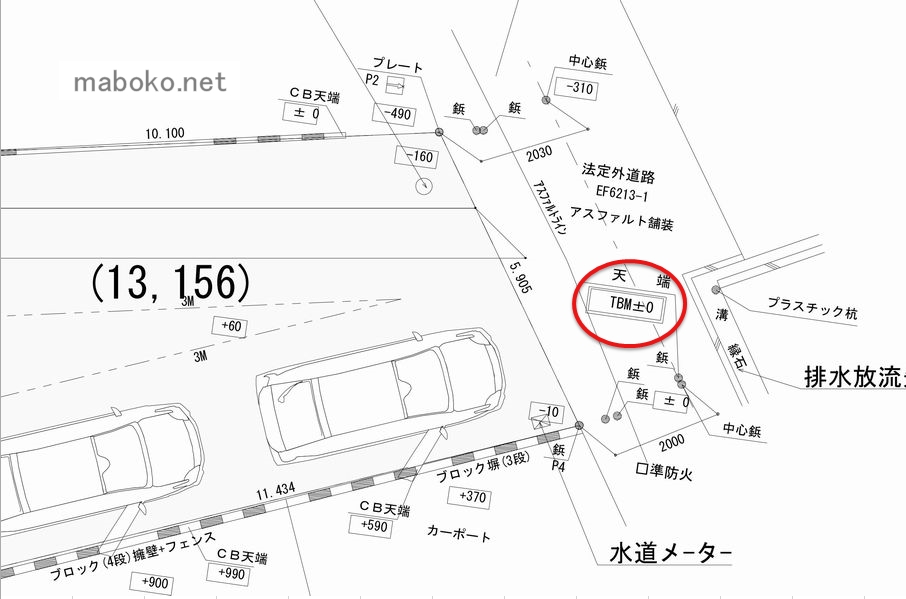

こちらに【TBM±0】という記載がありますね。敷地の高さがこの【TBM±0】の地点を基準にしてどんな高さになっているのかが記載されています。
※T=Temporary(仮の)
※BM=ベンチマーク(高さの基準点)

こんな風に+◯◯◯とか-◯◯◯などと測量の結果が書いてあります。基準点(TBM)からみての土地の高さが記載されています。

この数値を見ると大まかな土地の高低差を知ることが出来ます。

また敷地求積図の右側にはこのように細かい設定が書いてあります。ここに家のGLを基準点からどのぐらいの高さに設定するかが書かれています。

我が家の場合は排水勾配を作るためにBM+100以上の高さが必要だということで家のGLがBM+150に設定されたと説明を受けた気がします。
※もう2年近く前の話なので記憶がちょっと曖昧ですけど。

原因その2 水道メーター量水器ボックスの設置高さ

今回の玄関ポーチ階段が埋まってしまった事件の最大原因がこの水道メーターの量水器ボックスの高さ設定です。

この量水器ボックスは引渡し時には設置されていなければならないものです。その設置位置は予め決まっていました。

設置位置は汚水桝・雨水桝の記事でも紹介した「野外配管経路図」に記載されています。

設置位置はこの土地の入口付近になります。外構計画など関係がありませんのでおそらく家のGLに合わせて高さを設置したのかな?と思います。

本来は家の高さから段階的に傾斜を作るはずだったのです。

しかし家の入口近くにGL=BM+150の量水器ボックスが設置されてしまった為にそこに高さを合わせるしかなく、傾斜が余計に必要になってしまいました。

量水器ボックスの高さは変更出来ない

汚水桝や雨水桝の設置については以前の記事でも紹介しました。

この汚水桝や雨水桝については外構計画によって高さを調整することが可能です。

しかし今回設置された量水器ボックスについては、一度設置するとその高さなどを変更することは出来ないという説明を受けました。

この量水器ボックスの設置高さを、外構計画に合わせて低くするなどの方法を取ることができたのであれば何も問題が無かったのです。

出来ないと言われた理由は分からないのですが、この記事に頂いたコメントからもちろん高さ調節は可能とのことです。我が家で出来ないと言われた背景に何か別の理由があったのかもしれませんが、今となっては確認が出来ませんです。

設計士さんのミスなのか?

この件では設計士さんのミスではないか?と問い詰められる方も居るかもしれませんね。

我が家の場合には打ち合わせ当初はこの駐車場部分はカーポートなどを作りたい希望はあったものの、すぐにコンクリート施工が出来るのか?予算面などもあり未定の状態で打ち合わせが進んでいました。

コンクリート施工を前提にすると傾斜を作るために水道の量水器ボックスの設置位置は下げなければならず、量水器の高さに合わせた地面に不自然な窪みが出来ていたことと思います。

それを考えると外構計画が固まっていなかった段階では通常通りの施工をしておくしか無かったのかなと思います。

欲をいうと水道の量水器ボックスの設置は我が家の場合は引き渡しの直前に近かったので、外構計画が固まっていた設置時点でお願いすることは出来たのかもしれません。

玄関ポーチ階段が埋まった結果どうだったか?

さて思惑と違い玄関ポーチ階段が埋まってしまった訳ですが実際に弊害はあったのでしょうか?

結論:別にないです。

追記:むしろ階段の昇り降りが少なくて良かったです。

あるとすれば見栄えでしょうか。外構のコンクリートに埋まってしまった1段目のポーチタイルが施工前の想像では私としてはどうしてもしっくり来ませんでした。

この赤丸の部分ですね。私はどうせ埋まるならタイル部分も無くした方が良いのではないか?と思ったんです。

しかし営業さんが

「こういう場合は通常タイルを残して施工することが多いです。」

とアドバイスしてくれた事と、妻がタイルがあった方が良い派だったので1:2で負けました。

結果としてポーチ部分というのはどうしても踏み込む場所ですし、滑りにくいタイルが施工されていてよかったと思います。

ここが外構のコンクリート施工だったら雨や雪が降った時に足を踏み出した際に若干滑りやすかったのかな?と思います。

スロープも作りやすくなった?

階段が1段減ったことで傾斜も少なくなりました。

我が家ではバリアフリー的な計画をしていましたが、玄関ポーチに関してはスロープなどの計画を一切していません。

これは車椅子などの必要が出た時にはその都度設置できる簡易的なスロープもあるなと思ったからです。

このようなスロープを設置しようと思った時に階段部分が1段無くなったことはむしろ良かったのかな?とも思います。

またスロープの件だけでなく老後などを考えても普段の昇り降りも少なくて済みますし、むしろこの方が良かったねという妻の感想を付け加えておきます。

まとめ

このように思わぬ事態により玄関ポーチの階段が1段減ってしまった訳ですが、我が家においては実際にはあまり困った点というのは見つかっておらずむしろ良かったのかな?という現状です。

しかしながら、明確な外構案があり玄関ポーチ階段からのつながりなどを計画されている方には大きな問題になるのではないかと思います。

単純に設計時から計画していた玄関ポーチが埋まってなくなってしまう!という事自体が許せない方もいらっしゃるでしょう。

設計士さんが外構計画まで明確に把握している事は少ないのかなと思います。

外構計画は着手承諾の後にゆっくり考えられる方も多いと思いますが、やはり設計時からある程度の外構計画を考えておかないと後から困ったことも出てきそうです。

少なくとも今回の排水勾配を作る計画については水道の量水器ボックスの高さなどをもっと突っ込んで確認しておけば回避出来た件なのかもしれないなと思います。

設計さんや営業さんが気づいてくれれば良いのです。

しかし大事なことは相手はプロだから気づいて当然と思わない事だと思います。

この記事を元に施主側から外構計画を含めた確認をし、問題があれば早期に気づけると良いなと思います。

それだけこの問題は盲点だったのかなと思っています。

特にも我が家のように敷地の距離が長い方は必要な勾配も多くなるでしょうからよくご検討くださいね。
